氧化锆珠（简称“TZP”锆珠）先用微米级及亚纳米级原料，用工艺制成。主要应用于要求高及高粘度、高硬度物料的超细研磨及分散，如：电子陶瓷、磁性材料、氧化锆、氧化硅、硅酸锆、钛白粉、医药食品、颜料、染料、油墨、特种化工行业。 主要技术指标：
       ● 化学成份：ZrO294.6%，Y2O35.2±0.2%
       ● 密 度：>6.0g/cm³
       ● 填充密度：3.7-3.9g/cm³
       ● 硬 度：HRA>87，莫氏9级
       ● 柔性系数：8.0Mpa.m
       ● 压碎强度：150kgf（2mm）

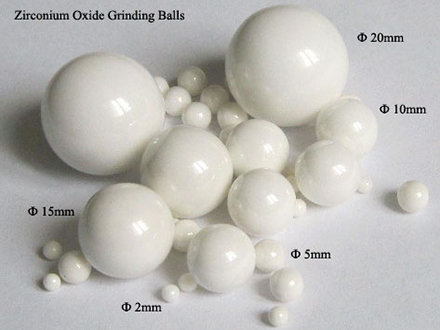

       ● 规 格：Φ0.6-0.8，Φ0.8-1.0，Φ1.0-1.2，Φ1.2-1.4，Φ1.4-1.7，（mm）
       Φ1.5-2.0，Φ2.0-2.5，Φ3，Φ4，Φ5，Φ8，Φ10……也可为用户定制

主要性能
       ● 球体圆整体度好，表面光滑，有珍珠般光泽。
       ● 有好的韧性，耐冲击，在高速运转中不碎裂。
       ● TZP锆珠的耐磨性是玻璃珠的30-50倍。
       ●TZP锆珠密度比其它研磨珠高，有高的研磨效率，可以提高物料固含量或加大物料流量。
       真比重：6.02g/cm³ 氧化锆 94.8%
       容重：3.5-3.7g/cm³ 氧化钇 5%
       莫氏硬度：9.0 其他 0.2%
       特点：
       1. 低的（ppm级）磨耗
       2. 高的硬度不易破碎有利于高硬度物料的研磨
       3. 高的密度能有效提高研磨效率
       适用范围：涂料 油墨 非金属矿 电子 釉料 造纸

碎珠原因
       就珠子本身而言，一方面是珠子的质量问题，另一方面或者是此种材料的珠子强度不能胜用某种型号的砂磨机。如瑞士的Dyno-mill ECM卧式砂磨机和德国Drais的DCP立式砂磨机，因输入的能量密度比较高，通常建议使用纯锆珠。
       另外，氧化锆珠在砂磨机正常工作下，以受到大约1公斤的压力，相对玻璃珠能承受约5000公斤力和硅酸锆珠9000公斤而言，氧化锆珠在砂磨机中的受力是微不足道的，所以碎珠的原因应集中在设备上和工艺上，而采取相应的解决办法。
